وظیفه هر رنگ در کابل شبکه مشخصکردن هر رشته سیم و تشکیل زوجهای استاندارد برای ارسال و دریافت داده است. رنگها نقش تزئینی ندارند؛ آنها تضمین میکنند که کابلکشی بر اساس استاندارد انجام شود و نویز و خطا به حداقل برسد. در خدمات نصب و راه اندازی شبکه تیم آرا ارتباطات از کابل آبی برای شبکه دیتا عمومی، کابل زرد برای لینک های PoE، کابل قرمز برای ارتباطات حیاتی یا VoIP و از کابل سبز برای ارتباطات داخلی رک استفاده می شود.
ساختار کابل شبکه و منطق رنگ بندی
هر کابل شبکه استاندارد شامل ۸ رشته مسی است که بهصورت ۴ زوج بههمتابیده طراحی میشوند. هر زوج از یک رنگ اصلی و یک رنگ ترکیبی با سفید تشکیل میشود. درک دقیق وظیفه هر رنگ در کابل شبکه زمانی معنا پیدا میکند که بدانیم این زوجها برای کنترل نویز، حفظ امپدانس ۱۰۰ اهم و انتقال متقارن سیگنال طراحی شدهاند.
هر زوج نرخ تاب متفاوتی دارد تا تداخل الکترومغناطیسی (EMI) و Crosstalk کاهش یابد. زوجها به این شکل تعریف میشوند:
- سبز و سفید-سبز
- نارنجی و سفید-نارنجی
- آبی و سفید-آبی
- قهوهای و سفید-قهوهای
رنگ روکش بیرونی کابل چه مفهومی دارد؟

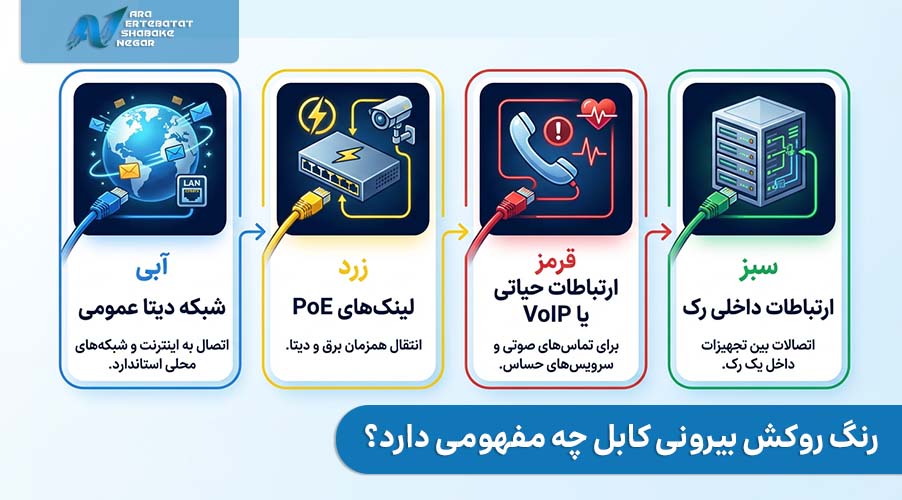

پاسخ تخصصی این است: خیر، این رنگ استاندارد الکتریکی ندارد؛ اما در مدیریت پروژه کاربرد عملی دارد. تفکیک باعث کاهش خطای انسانی در زمان توسعه شبکه میشود. در پروژههای بزرگ ما معمولا این تفکیک را انجام میدهیم:
- آبی → شبکه دیتا عمومی
- زرد → لینکهای PoE
- قرمز → ارتباطات حیاتی یا VoIP
- سبز → ارتباطات داخلی رک
استاندارد رنگ بندی ها در کابل های شبکه
در پروژههای حرفهای، ما کابل را بر اساس دو استاندارد T-568A و T-568B پانچ میکنیم. تفاوت این دو استاندارد فقط در جابجایی زوج سبز و نارنجی است. درک استاندارد رنگ بندی ها در کابل های شبکه باعث میشود تکنسین در زمان تست فلوک یا عیب یابی شبکه، سریعا خطا را تشخیص دهد.

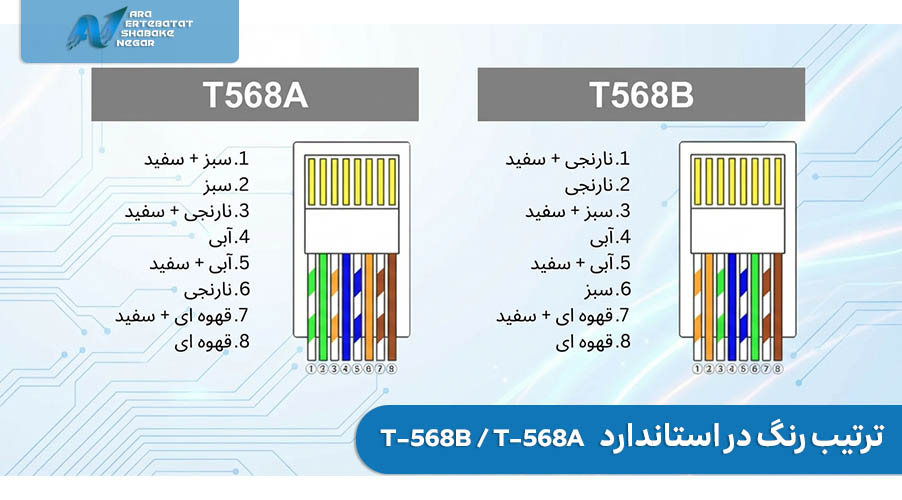

ترتیب رنگ در استاندارد T-568B (رایج تر در ایران)
در اغلب پروژههای اجرایی داخل کشور، تکنسین ها استاندارد T-568B را بهعنوان مبنای پانچ سوکت، کیستون و پچپنل انتخاب میکنند، زیرا اکثر تجهیزات شبکه و مستندات فنی بر اساس همین چیدمان لیبلگذاری شدهاند. در این استاندارد، زوج نارنجی روی پینهای 1 و 2 و زوج سبز روی پینهای 3 و 6 قرار میگیرد و چینش زیر باعث میشود سازگاری کامل با اغلب زیرساختهای موجود برقرار شود.
| شماره پین | رنگ سیم |
| 1 | سفید-نارنجی |
| 2 | نارنجی |
| 3 | سفید-سبز |
| 4 | آبی |
| 5 | سفید-آبی |
| 6 | سبز |
| 7 | سفید-قهوهای |
| 8 | قهوهای |
وظیفه هر رنگ در کابل شبکه در انتقال داده
برای اینکه دقیقا بفهمیم وظیفه هر رنگ در کابل شبکه چیست، باید نقش هر زوج را بررسی کنیم. برای مثال، اشتباه در پانچ یک رشته سفید-آبی میتواند لینک گیگ را به 100Mbps کاهش دهد.
| رنگ زوج | شماره پین | وظیفه در شبکه 10/100Mbps | وظیفه در شبکه گیگابیتی |
|---|---|---|---|
| سفید-نارنجی / نارنجی | 1 و 2 | ارسال داده (TX) | ارسال و دریافت داده |
| سفید-سبز / سبز | 3 و 6 | دریافت داده (RX) | ارسال و دریافت داده |
| سفید-آبی / آبی | 4 و 5 | استفاده نمی شود | ارسال و دریافت داده |
| سفید-قهوهای / قهوهای | 7 و 8 | استفاده نمی شود | ارسال و دریافت داده |
در شبکههای گیگابیتی (1000Mbps):
- هر چهار زوج بهصورت همزمان در ارسال و دریافت مشارکت دارند.
- بنابراین وظیفه هر رنگ در کابل شبکه در گیگابیت متقارن و همزمان است.
نقش رنگ ها در PoE
در فناوری Power over Ethernet، برق و دیتا همزمان از کابل عبور میکنند. اینجا شناخت دقیق وظیفه هر رنگ در کابل شبکه اهمیت دوچندان دارد. اگر تکنسین به اشتباه زوجها را جابجا کند، تجهیزات PoE مانند اکسسپوینت یا دوربین IP روشن نخواهند شد.
در استاندارد PoE نوع Mode A: برق از همان زوجهای دیتا منتقل میشود.
در Mode B: معمولا زوج آبی و قهوهای نقش انتقال توان را دارند.
رنگ بندی در کیستون و پچ پنل
در زمان پانچ کیستون، تکنسین باید دقیقا همان استاندارد دو سر کابل را رعایت کند. کوچکترین تغییر باعث ایجاد کابل کراس ناخواسته میشود. در اجرای خدمات پشتیبانی شبکه در مشهد و سایر شهرها بیشترین خطایی که مشاهده میکنیم، پانچ ترکیبی A و B در دو سر کابل است.
تفاوت کابل مستقیم و کراس از نظر رنگ
در گذشته برای اتصال دو سوئیچ از کراس استفاده میکردیم؛ اما امروزه اکثر تجهیزات Auto MDI/MDIX دارند.
- کابل مستقیم → هر دو سر مطابق یک استاندارد (مثلا B-B)
- کابل کراس → یک سر A و یک سر B
خطاهای رایج در درک وظیفه هر رنگ در کابل شبکه

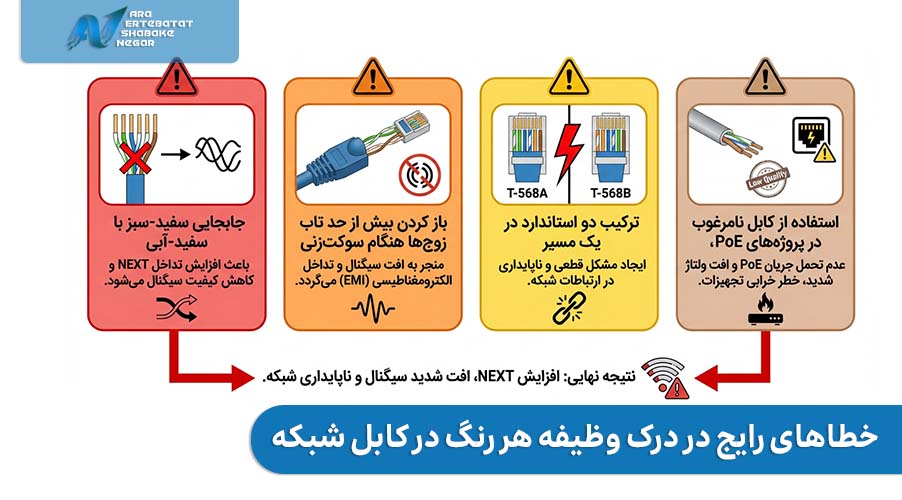

خطاهای رایج در درک وظیفه هر رنگ در کابل شبکه که باعث افزایش NEXT و افت سیگنال میشوند.
- جابجایی سفید-سبز با سفید-آبی
- باز کردن بیش از حد تاب زوجها هنگام سوکتزنی
- ترکیب دو استاندارد در یک مسیر
- استفاده از کابل نامرغوب در پروژههای PoE
ارتباط رنگ بندی با عیب یابی شبکه
وقتی تیم خدمات پشتیبانی شبکه برای عیبیابی اعزام میشود، اولین مرحله تست فیزیکی کابل است. اگر تکنسین شناخت دقیقی از وظیفه هر رنگ در کابل شبکه نداشته باشد، تست فلوک خطای Split Pair یا Miswire را نشان میدهد. در پروژههایی که تیم آرا ارتباطات اجرا کردهاند، مستندسازی رنگ بندی باعث کاهش زمان عیب یابی شده است.
در بسیاری از پروژه های خدمات اکتیو شبکه، مشکلاتی مانند شناسایی نشدن سوئیچ، قطع ارتباط تلفن های VoIP یا روشن نشدن اکسس پوینت ها، ریشه در خطاهای رنگ بندی و پانچ کابل شبکه دارند. به همین دلیل بررسی لایه فیزیکی همیشه اولین مرحله عیب یابی است.
جایگاه رنگ بندی در خدمات شبکه های کامپیوتری
در اجرای حرفهای خدمات شبکه های کامپیوتری، رعایت دقیق استاندارد رنگبندی بخشی از کنترل کیفیت محسوب میشود. یک پروژه اصولی همیشه شامل موارد زیر است:
- مستند استاندارد پانچ
- تست فلوک نهایی
- لیبل گذاری دقیق
- استفاده از یک استاندارد واحد در کل سایت
سوالات متداول درباره وظیفه هر رنگ در کابل شبکه
اگر ترتیب رنگها را اشتباه پانچ کنیم چه اتفاقی میافتد؟
در شبکههای 10/100 ممکن است لینک برقرار شود اما ناپایدار باشد. در شبکههای گیگابیتی معمولاً سرعت کاهش پیدا میکند یا لینک اصلاً بالا نمیآید. تستر حرفهای فوراً خطا را گزارش میدهد.
تفاوت استاندارد T-568A و T-568B چیست؟
تنها تفاوت در جابجایی زوج سبز و نارنجی است. از نظر عملکرد الکتریکی تفاوتی ندارند، اما باید دو سر کابل از یک استاندارد یکسان پیروی کنند تا کابل مستقیم ایجاد شود.
آیا رنگ روکش بیرونی کابل هم بخشی از وظیفه هر رنگ در کابل شبکه است؟
خیر. رنگ روکش بیرونی استاندارد فنی اجباری ندارد و بیشتر برای مدیریت و تفکیک مسیرهای شبکه استفاده میشود.
در کابلهای PoE کدام رنگها برق را منتقل میکنند؟
بسته به نوع PoE (Mode A یا Mode B)، برق میتواند از زوجهای دیتا یا زوجهای آبی و قهوهای عبور کند. به همین دلیل رعایت دقیق استاندارد رنگبندی اهمیت بالایی دارد.
چرا زوجهای کابل شبکه به هم تابیده شدهاند؟
تابیده شدن زوجها باعث کاهش نویز و تداخل الکترومغناطیسی میشود. اگر هنگام سوکتزنی تاب زوجها بیش از حد باز شود، کیفیت سیگنال افت میکند.
نتیجه گیری؛ هر کدام از رنگ های کابل شبکه، چه وظیفهای دارن؟
وظیفه هر رنگ در کابل شبکه تعیین دقیق جایگاه هر رشته در زوجهای استاندارد برای انتقال پایدار داده و در سرعتهای بالا مشارکت همزمان همه زوجهاست. رعایت استانداردهای T-568A یا B، حفظ تاب زوجها و هماهنگی دو سر کابل، مستقیما بر کیفیت لینک، عملکرد PoE و کاهش خطاهای فیزیکی اثر میگذارد. تکنسینی که وظیفه هر رنگ در کابل شبکه را بهدرستی بشناسد، میتواند از افت سرعت، خطای Split Pair و قطعیهای مقطعی جلوگیری کند و شبکهای پایدار و قابلعیبیابی تحویل دهد.
