انواع کابل کشی شبکه کدام اند و کدام روش مناسب شماست؟

روش‌های رایج شامل کابل کشی روکار، توکار، داکت و سینی کابل، لوله‌گذاری، کابل‌های Indoor و Outdoor، زوج به هم تابیده (UTP/STP/FTP)، کواکسیال و فیبر نوری هستند. اگر می‌خواهید بدانید چه روشی برای شبکه شما مناسب‌تر است، پاسخ روشن است: انتخاب از میان انواع کابل کشی شبکه باید بر اساس محیط اجرا، سطح نویز، مسافت انتقال و هدف از کابل کشی انجام شود.

کابل کشی روکار Outdoor؛ انعطاف‌پذیری بالا در توسعه شبکه

در روش روکار، مجری کابل‌ها را روی سطح دیوار یا سقف و داخل داکت نصب می‌کند. این روش در پروژه‌هایی که احتمال تغییر چیدمان وجود دارد، کارآمد است. در کابل کشی روکار، بیشتر بر دسترسی سریع برای عیب‌یابی و توسعه تمرکز دارد. تیم‌های ارائه‌دهنده خدمات اکتیو شبکه اغلب این روش را در فضاهایی پیشنهاد می‌کنند که تجهیزات سوئیچینگ و رک به‌صورت دوره‌ای به‌روزرسانی می‌شوند.

کابل کشی توکار Indoor؛ راهکار پایدار برای فضاهای رسمی

تیم اجرایی مسیر کابل‌ها در کابل کشی توکار از داخل دیوار یا کف ساختمان تعبیه می‌کند. این روش ظاهر محیط را حفظ می‌کند و کابل‌ها را از آسیب مستقیم دور نگه می‌دارد. در مدل کابل کشی توکار به پایداری بلندمدت و حفاظت فیزیکی وابسته است. سازمان‌هایی که ساختار ثابت دارند، این روش را به دلیل کاهش ریسک آسیب‌دیدگی ترجیح می‌دهند.

کابل شبکه مستقیم (Straight-Through)

ترتیب پین‌های سر هر دو سوکت (RJ45) در کابل مستقیم یکسان است (پین 1 به پین 1، پین 2 به پین 2 و الی آخر). این کابل برای اتصال دستگاه‌های متفاوت به یکدیگر استفاده می‌شود، مانند اتصال کامپیوتر به سوئیچ یا روتر. هنگام کابل کشی بین دستگاه‌های ناهم‌نوع، استفاده از کابل مستقیم صحیح است.

کابل شبکه ضربدری (Crossover)

ترتیب پین‌های سر سوکت‌ها در کابل ضربدری به صورت ضربدری تغییر می‌کند (مثلاً پین 1 به 3، پین 2 به 6 و بالعکس). این کابل برای اتصال دستگاه‌های هم‌نوع به یکدیگر، مانند اتصال دو کامپیوتر مستقیم به هم یا دو سوئیچ، کاربرد داشت.

امروزه با پیشرفت تجهیزات شبکه (قابلیت Auto-MDI/MDIX)، نیاز به کابل‌های ضربدری کمتر شده است. اما درک تفاوت آن‌ها در کاربرد کابل کشی سنتی همچنان مفید است.

کابل کشی در داکت و سینی کابل

استفاده از سینی کابل فلزی یا داکت‌های تفکیک‌شده، یکی از حرفه‌ای‌ترین انواع کابل کشی شبکه محسوب می‌شود. این روش امکان جداسازی کابل برق و دیتا را فراهم می‌کند.

در این شرایط، کاربرد کابل کشی در داکت و سینی کابل بر کاهش نویز و افزایش نظم ساختاری تمرکز دارد. در پروژه‌های بزرگ شهری مانند مراکز اداری و صنعتی مرتبط با خدمات شبکه مشهد یا سایر شهرها، این روش به دلیل توسعه‌پذیری و استانداردسازی بیشتر استفاده می‌شود.

کابل کشی در لوله (Conduit)؛ افزایش مقاومت مکانیکی

مجری در محیط‌های صنعتی یا مکان‌هایی که احتمال ضربه و رطوبت وجود دارد، کابل‌های شبکه را داخل لوله‌های PVC یا فلزی هدایت می‌کند. این روش امنیت فیزیکی کابل را افزایش می‌دهد. در این روش کابل کشی هدف دوام و کاهش خرابی‌های احتمالی متمرکز می‌شود. لوله‌گذاری استاندارد می‌تواند طول عمر کابل را به‌طور قابل توجهی افزایش دهد.

انواع کابل‌ها در شبکه

انتخاب نوع صحیح کابل بر اساس پهنای باند مورد نیاز، مسافت، و سطح نویز محیط، به صورت مستیم بر عملکرد، سرعت و پایداری کلی شبکه تاثیر می‌گذارد. در این بخش، انواع کابل‌های رایج در شبکه‌های کامپیوتری را بررسی خواهیم کرد:

• کابل زوج به هم تابیده (Twisted Pair Cable)
• کابل هم‌محور (Coaxial Cable)
• کابل فیبر نوری (Fiber Optic Cable)

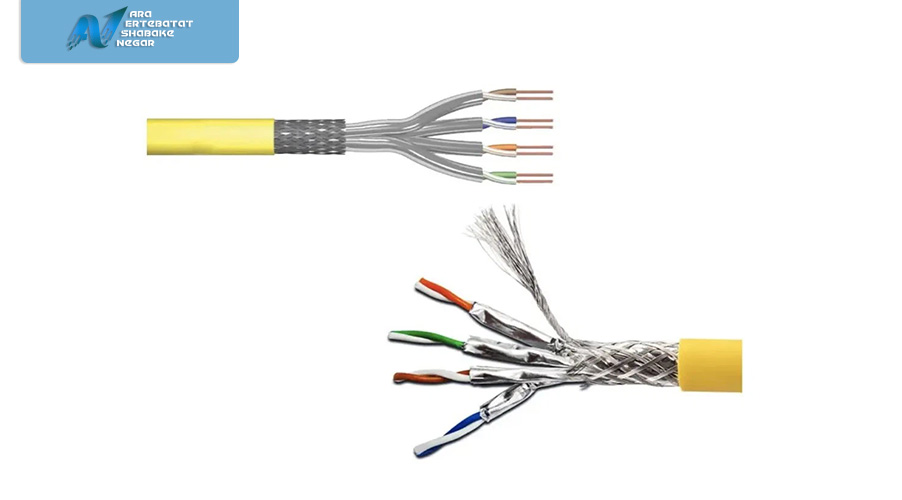

کابل‌های زوج به هم تابیده (UTP, STP, FTP)

کابل‌های زوج به هم تابیده، شامل دو یا چند زوج سیم مسی هستند که به هم تابیده شده‌اند تا اثر تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) را کاهش دهند. کابل‌های UTP فاقد شیلد هستند و در محیط‌های کم‌نویز کاربرد دارند. کابل‌های STP و FTP دارای لایه محافظ هستند و در محیط‌های صنعتی عملکرد پایدارتری ارائه می‌دهند. در این گروه از کابل شبکه، میزان نویز محیط معیار اصلی انتخاب است. هرچه سطح نویز بالاتر باشد، اهمیت انتخاب صحیح در این نوع کابل ها افزایش می‌یابد.

UTP) Unshielded Twisted Pair)

کابل UTP، رایج‌ترین نوع کابل زوج به هم تابیده است که فاقد شیلد محافظ است. این کابل‌ها مقرون‌به‌صرفه و نصب آن‌ها نسبتاً آسان است. این کابل‌ها برای اکثر شبکه‌های اداری و خانگی که نویز محیطی کم است، عملکرد خوبی دارند. کاربرد کابل کشی UTP در شبکه‌های با سرعت تا 1000 مگابیت بر ثانیه (Gigabit Ethernet) بسیار رایج است.

STP) Shielded Twisted Pair)

کابل STP دارای یک لایه شیلد محافظ دور زوج‌های تابیده شده است که مقاومت بیشتری در برابر نویز ایجاد می‌کند. این نوع کابل برای محیط‌های پر نویز یا در صورت نیاز به اطمینان بیشتر در انتقال داده استفاده می‌شود. کابل کشیSTP در محیط‌های صنعتی یا نزدیک به منابع قوی تداخل الکترومغناطیسی توصیه‌ می‌شود.

کابل FTP) Foiled Twisted Pair)

کابل‌های FTP) Foiled Twisted Pair) دسته‌ای از کابل‌های زوج به هم تابیده محسوب می‌شوند. در ساختار این کابل‌ها، یک لایه محافظ فویل آلومینیومی در کل مجموعه زوج‌های سیم قرار گرفته است. این پوشش فلزی به عنوان یک مانع مؤثر در برابر امواج الکترومغناطیسی ناخواسته (EMI) و تداخلات فرکانس رادیویی (RFI) عمل می‌کند.

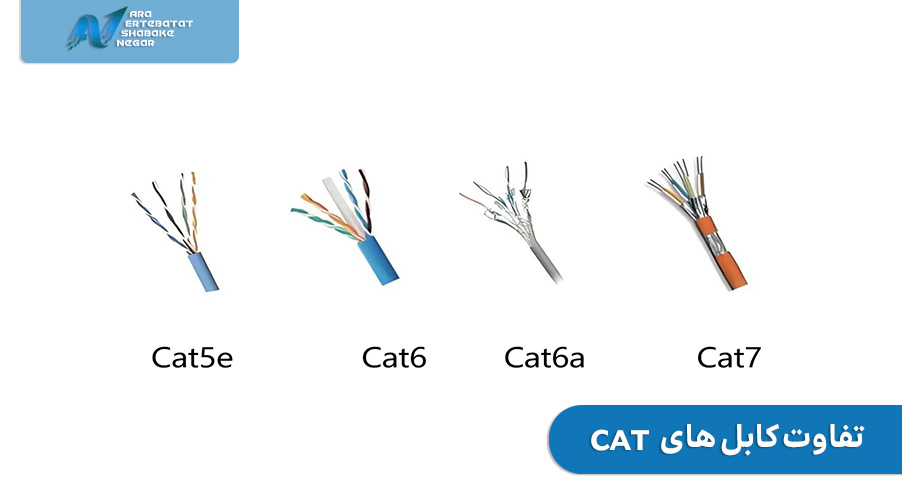

جدول انواع کابل‌ها بر اساس CAT، نوع کابل، پهنای باند و کاربرد

گروه (Category)	نوع کابل	پهنای باند / حداکثر سرعت	کاربرد رایج
CAT.1	–	تا 1 Mbps	سیستم‌های قدیمی تلفن
CAT.2	–	تا 4 Mbps	شبکه‌های Token Ring
CAT.3	UTP	تا 10 Mbps	شبکه‌های Token Ring
CAT.4	UTP	تا 16 Mbps	شبکه‌های Token Ring
CAT.5	UTP	تا 100 Mbps	شبکه‌های Ethernet
CAT.5e	UTP	1 Gbps	شبکه‌های اداری، Gigabit Ethernet
CAT.6	S/FTP	1 Gbps تا 10 Gbps کوتاه‌برد	شبکه‌های پرترافیک، Gigabit Ethernet
CAT.6a	U/FTP یا F/UTP	10 Gbps	شبکه‌های 10G، سازمان‌های بزرگ
CAT.7	S/FTP	10 Gbps پایدار	دیتاسنترها، شبکه‌های با پهنای باند بالا
CAT.8	S/FTP	25/40 Gbps	مراکز داده (Data Centers)، ارتباطات فوق‌سریع

کابل هم‌محور (Coaxial)؛ کاربرد تخصصی

کابل کواکسیال بیشتر در سیستم‌های نظارتی و انتقال تصویر استفاده می‌شود. این کابل برای شبکه‌های مدرن دیتا کمتر کاربرد دارد. اکنون بیشتر در سیستم‌های آنتن مرکزی، دوربین‌های مداربسته و برخی تجهیزات صوتی/تصویری کاربرد دارند. این کابل‌ها شامل یک رسانای مرکزی، عایق، شیلد و روکش خارجی هستند. در این مدل، کابل کشی به انتقال سیگنال RF و تصویر محدود می‌شود. با این حال، در پروژه‌های ترکیبی هنوز جایگاه مشخصی دارد.

فیبر نوری؛ حداکثر سرعت و امنیت انتقال

فیبر نوری داده‌ها را به‌وسیله نور منتقل می‌کند و در برابر نویز الکترومغناطیسی مقاوم است. این فناوری برای ارتباط بین ساختمان‌ها یا دیتاسنترها مناسب است. در این دسته از انواع کابل کشی شبکه، فاصله و پهنای باند بالا عامل اصلی انتخاب است.

از دید یک متخصص خدمات امنیت شبکه، استفاده از فیبر نوری به دلیل سختی شنود و مقاومت در برابر تداخل، سطح امنیت انتقال داده را افزایش می‌دهد.

انواع فیبر نوری

فیبرهای نوری به دو دسته اصلی تقسیم می‌شوند:

• Single-Mode: مناسب فواصل طولانی
• Multi-Mode: مناسب فواصل کوتاه‌تر و داخل ساختمان

فیبرهای تک‌حالته (Single-Mode)

این فیبر به منظور ارسال یک سیگنال در هر فیبر استفاده می‌شود و دارای هسته بسیار نازکی است. فیبرهای تک‌حالته برای انتقال داده در فواصل بسیار طولانی (ده‌ها یا صدها کیلومتر) با افت سیگنال کم، ایده‌آل هستند.

کاربرد کابل کشی Single-Mode اغلب در شبکه‌های مخابراتی، ارتباطات بین شهری یا ستون فقرات شبکه‌های بزرگ سازمانی است.

فیبرهای چندحالته (Multi-Mode)

این فیبر به منظور ارسال چندین سیگنال در یک فیبر استفاده می‌شود و دارای هسته ضخیم‌تری نسبت به فیبر تک‌حالته است. فیبرهای چندحالته برای فواصل کوتاه‌تر (تا حدود 2 کیلومتر) و با سرعت‌های بالا کاربرد دارند.

جدول مقایسه‌ای انواع روش‌های کابل کشی شبکه

روش اجرا	محیط مناسب	محدودیت	تاثیر در کاربرد کابل کشی
روکار	دفاتر پویا	ظاهر قابل مشاهده	توسعه آسان
توکار	سازمان‌های رسمی	تغییر دشوار	پایداری بالا
داکت/سینی	پروژه‌های بزرگ	طراحی دقیق لازم	کاهش نویز
لوله‌گذاری	محیط صنعتی	هزینه اجرا	افزایش دوام
UTP	محیط کم‌نویز	حساس به EMI	کاربرد عمومی
STP/FTP	محیط پرنویز	قیمت بالاتر	عملکرد دقیق
فیبر نوری	مسافت زیاد	تجهیزات خاص	حداکثر کارایی

نتیجه‌گیری در مورد کابل کشی شبکه های کامپیوتری

انواع کابل کشی شبکه شامل روش‌های روکار، توکار، داکت، لوله‌گذاری با استفاده از کابل های Indoor، Outdoor، UTP، STP و فیبر نوری است که هرکدام بر اساس شرایط محیطی و فنی انتخاب می‌شوند. کابل کشی زمانی بهینه خواهد بود که سطح نویز، فاصله انتقال و امکان توسعه آینده در طراحی لحاظ شود. روش‌های محافظتی مانند لوله و سینی کابل دوام شبکه را افزایش می‌دهند و فیبر نوری بالاترین سرعت و امنیت انتقال را فراهم می‌کند. شرکت آرا ارتباطات به عنوان شرکت ارائه دهنده خدمات اکتیو شبکه، رویکرد اجرایی استاندارد را در پروژه‌های کابل‌کشی دنبال می‌کند.

سوالات متداول درباره انواع کابل کشی شبکه

کدام نوع کابل برای شبکه‌های خانگی مناسب تر است؟

معمولاً کابل‌های UTP از دسته CAT.5e یا CAT.6 برای اکثر نیازهای خانگی کافی هستند. کابل کشی در این سناریو، سرعت و پایداری در انتقال داده است.

آیا کابل‌های Outdoor برای استفاده Indoor مناسب هستند؟

بله، اما معمولاً گران‌ترند و ممکن است انعطاف‌پذیری کمتری داشته باشند.

چه تفاوتی بین CAT.6 و CAT.5e وجود دارد؟

CAT.6 پهنای باند بیشتری را پشتیبانی می‌کند و تا 1000 مگابیت در ثانیه را در فواصل طولانی‌تر نسبت به CAT.5e با پایداری بیشتری ارائه می‌دهد.

تفاوت اصلی UTP و STP در چیست؟

STP دارای شیلد محافظ است که مقاومت آن در برابر نویز را نسبت به UTP افزایش می‌دهد.

در چه شرایطی باید از فیبر نوری استفاده کرد؟

زمانی که نیاز به سرعت بسیار بالا، انتقال داده در فواصل طولانی و یا در محیط‌هایی با تداخل الکترومغناطیسی زیاد دارید.

آیا Cat.7 از Cat.6e بهتر است؟

بله، Cat.7 پهنای باند بالاتری (تا 10 گیگابیت بر ثانیه) را نسبت به Cat.6e پشتیبانی می‌کند و اغلب دارای شیلدینگ بهتری است. انواع کابل کشی شبکه بر اساس این استانداردها طبقه‌بندی می‌شوند.

چگونه می‌توانم بهترین کابل را برای شبکه خود انتخاب کنم؟

با در نظر گرفتن سرعت مورد نیاز، فاصله، بودجه و محیط نصب، و مشورت با کارشناسان آرا ارتباطات شبکه نگار می توانید بهترین کابل کشی را برای کسب و کار خود پیاده سازی کنید
